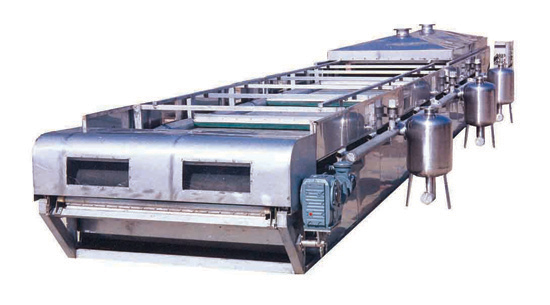

带式真空过滤机-PBF水平真空带式过滤机

PBF水平带式真空过滤机是一种自动化程度高的新型过滤设备，该机以过滤布或滤网为介质，使料浆水平布置于过滤介质之上，充分利用料浆重力和真空吸力实现固液分离。连续水平带式真空过滤机可适用于多种浓度条件下的物料，过滤效率高，因而被诸多工业部门优先采用。
特点：
喂料、过滤、洗涤、脱渣、滤布再生可连续自动完成，自动化程度高。
可对物料进行多级平流或逆流洗涤，过滤液（母液）和洗涤液可分开集液。
对过滤性差，粘度高的物料，可实现薄层快速过滤。
模块式设计，可灵活组合，适应性强。
采用PLC控制，便于远程及集中控制。
采用蛇形纠偏，解决了滤布的跑偏及打折。

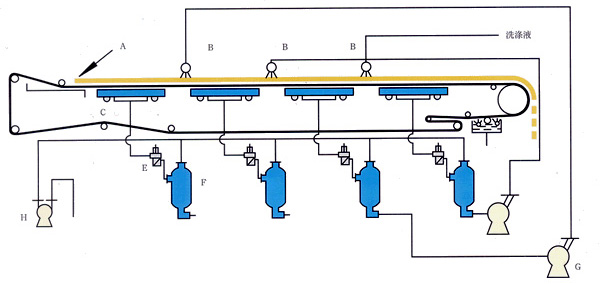

典型工艺图:
A、加料装置 H、真空泵 G、返水泵 F、排液分离器 E、切换阀 D、洗布装置 C、纠偏装置 B、洗涤装置


应用实例表：


物料名称	液固比	滤饼含水率%	生产效率Kg/m3/h	物料名称	液固比	滤饼含水率%	生产效率Kg/m3/h
柠檬酸	5/1-3/1	15	25.8	烧碱和CUS混合液	4/1	19.6	416
氧化锌	10/1	51.2	75.9	ABS树脂	10/1	36-38	170-232
氧化锰还原酸浸矿浆	3.1	45.06	88.46	磷酸钙矿浆	3.5/1	21.5	345
磁铁矿	2.5/1-4/1	7.6	500-1000	溶性磷肥	2/1-5/1	7-10	1000-2000
硫精矿	4/1-2.5/1	11.63	360-800	硫酸污泥	1.5/1	37-40	665-780
铜精矿	4/1-2.5/1	12	400-600	铝钒土	5/1-4/1	26.4-29	1700
全尾矿	9/1-4/1	21.4	300-500	苛化泥	4/1	47-51	266-613
精铁矿	2/1-1.5/1	8-10	2000-3000	硫酸铝残硅	1.5/1	37	200
锰矿	2/1	15-17	800-1000	庆大霉素发酵液	1/1-2/1	33.1	78.5
氢氧化铝	4/1	15-17	350	粗氧化锌	4/1	23.5	233
莹石粉	2/1	11	800	含氟石灰	4/1-5/1	42-51	200-560
苛化泥	4/1	47-51	266-613	盐铵	4/1	18-20	1000-1500
五氧化二钒	3/1	33	174	硅氟化钠	3/1	15-20	300-500
煤烟灰	10/1	20.7	4.9m3/m3/h	湿法水泥	2/1	16-20	787
金精矿	2/1	25-27	111	选煤精煤	4/1	22.4	218
童钨酸铵	2/1	71	200	选煤尾煤	6/1	25	100
偶氮在机染料	30/1-20/1	69	100	硫酸锌矿浆	5/1	45-50	312
4A沸石	80-100 g/L	≤43	164	种分玛瑙种子	200-400 g/L	≤20	684
种分玛瑙成品	260-600 g/L	≤15	125	硅渣	4.5	≤35	342
拜尔法氢氧化铝种子	400-800g/L	≤15	2000	脱硫石膏	1/1	＜10	800-1000
拟薄水铝石	8/1	60	30-50

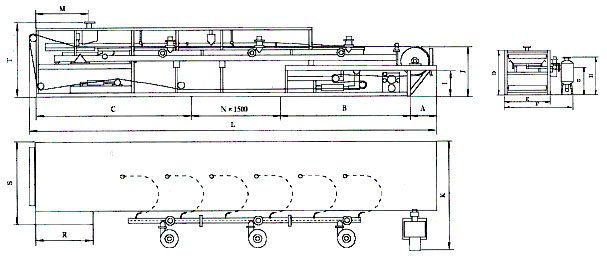

技术参数：




过滤宽度	0.625-2.0(m)		2.5-3.0(m)		0.625m		1.25		1.6		2.0		2.5		3.0
过滤长度	N	L	N	L	过滤面积	重量	过滤面积	重量	过滤面积	重量	过滤面积	重量	过滤面积	重量	过滤面积	重量
3000	0	6125	1	6150	1.9	2400	3.8	2850	4.8	3100	6.0	3400	7.5	3800	9.0	4200
4500	1	7625	2	7650	2.8	2600	5.6	3100	7.2	3400	9.0	3750	11.3	4200	13.5	4650
6000	2	9125	3	9150	3.8	2800	7.5	3350	9.6	3700	12.0	4100	15.0	4600	18.0	5100
7500	3	10625	4	10650	4.7	3000	9.4	3600	12.0	4000	15.0	4450	18.8	5000	22.5	5550
9000	4	12125	5	12150	5.6	3200	11.3	3825	14.4	4300	18.0	4800	22.5	5400	27.0	6000
10500	5	13625	6	13650	6.6	3400	13.1	4100	16.8	4600	21.0	5150	26.3	5800	31.5	6450
12000	6	15125	7	15150	7.5	3600	15.0	4350	19.2	4900	24.0	5500	30.0	6200	36.0	6900
13500	7	16625	8	16650	8.4	3800	16.9	4600	21.6	5200	27.0	5850	33.8	6600	40.5	7350
A					600		600		600		600		500		500
B					2400		2400		2400		2400		2000		2000
C					3000		3000		3000		3000		2000		2000
D					1550		1550		1650		1650		1700		1700
E					1100		1800		2200		2600		3150		3650
F					2100		2800		3200		4200		4150		4650
G					973.5		973.5		973.5		973.5		1028.5		1028.5
H					1348.5		1348.5		1348.5		1348.5		1403.5		1403.5
I					585		585		585		585		612		612
J					1104		1104		1104		1104		1163		1163
K					2030		2736		3136		3536		4146		4646
M					1300		1300		1300		1300		1300		1300
R					1250		1250		1250		1250		1350		1350
S					1400		2100		2500		2900		3450		3950
T					1670		1670		1770		1770		1870		1870

使用现场：




环保应用	食品应用
化工应用	冶金应用

应用范围：


化 学 品	活性炭	催化剂	矿 物	氢氧化铝	钾盐	食 品	醋酸	肥 料	碳酸钙
	氟化铝	染料及其中间体		煤的泥浆			支链淀粉衍生物		硫酸钙
	氧化铝凝胶	工业洗涤剂		铜的浓缩物			柠檬酸钙		硝酸钙
	氢氧化铝	氧化铁		黄金的沉淀物			草酸钙		硝酸法的泥浆
	磷酸铝	氧化铝		碳酸锰			硫酸钙	环 境 保 护	工业废水
	硫酸铝	锌钒白		氢氧化镁			谷氨酸		城市污水
	氨基酸	碳酸镁		碳酸锰			蔗糖		除尘污泥等
	钡盐	氢氧化镁		矿石沥滤残渣			柠檬酸
	硼酸盐	镍盐		磷酸盐			乳酸
	硼酸	过氧化物		红泥			麦芽糖
	溴盐	磷酸		金红石			蛋白质
	锌盐	涂料		银的回收物			植物油
	增塑剂			钛矿的分解物
